• Loftpaneler til diffus eller retningsbestemt ventilation

  • Energieffektiv løsning med lavt tryktab

  • Trækfri luftfordeling
  • Fuldt integreret med nedhængt loft
  • Klar til BR2020 grundet lavt tryktab
  • Lavt lydeffektniveau
  • Lav vægt
  • Let at montere og vedligeholde
  • Leveres enkeltvist eller udbygget til serie
  • Værktøj ikke nødvendigt
  • Leveres i standard- og specialfarver
  • Standardprodukt med kort leveringstid

FBS loftpaneler

Energieffektiv luftfordeling i skoler, kontorbygninger og andre komfortområder

FBS loftpaneler er udviklet af Euro Air i Danmark, der er en del af KE Fibertec-gruppen, verdens førende leverandør af tekstilbaseret ventilation. Euro Air har mange års erfaring med luftfordeling ved hjælp af skræddersyede tekstilkanaler, og med opfindelsen af FBS loftpaneler er vi nu i stand til at levere flade ventilationspaneler til f.eks. lavloftede rum.

FBS loftpaneler er loftsdiffusorer baseret på Euro Airs patenterede DFC-system. Systemet fungerer ved lavere tryk end standard loftsdiffusorer og er derfor mere energibesparende. Frisk luft fordeles jævnt over hele paneloverfladen, hvilket skaber et godt indeklima uden trækgener. FBS loftpaneler fremstilles i brandhæmmende Trevira CS-materialer.

Varianter

Panelerne produceres i dimensionerne 600x600 mm og 600x1200 mm til standard nedhængte lofter og leveres med en fleksibel studs Ø160-250 mm. 600x600 paneler leveres altid med studs i enden af panelet. 600x1200 paneler kan leveres med studs i siden eller i enden af panelet.

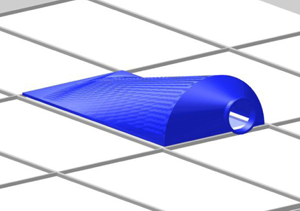

Side

Some description

600x1200

End

Some description

600x600 / 600x1200

Combi

Some description

600x1200

Størrelser

600x600

1200x600

Typer

Type 1 (325)

Some description

Trevira CS, permeabilitet 325

Type 1 (550)

Some description

Trevira CS, permeabilitet 550

Type 1 (775)

Some description

Trevira CS, permeabilitet 775

Type 2 (325)

Some description

Trevira CS, permeabilitet 325, DFC bafler

Type 2 (550)

Some description

Trevira CS, permeabilitet 550, DFC bafler

Farver

9010

Standard

9002

Standard

5002

Specialfarve

9005

Specialfarve

3031

Specialfarve

1028

Specialfarve

Andre farver

På forespørgsel

Lofttyper

NB!
Panelet skal kunne ligge på montageskinnen
Se liste over godkendte lofttyper.

Some description

Strømningsbilleder

FBS Loftspaneler findes i tre varianter for at imødekomme individuelle behov. Ved anvendelse af DFC-bafler er det muligt at sprede luften over et større område end umiddelbart under loftet.

Type 1

Some description

Some description

Her er det kun termodynamikken, der styrer luftens retning ud i lokalet. Kold luft vil lægge sig direkte under tekstilpanelet. Med hensyn til opvarmning er dette ikke nogen ideel løsning på grund af lagdelingen (stratifikation).

Type 2 (550)

Some description

Some description

Med en blanding af højpermeabelt materiale som HDC Trevira CS 550 og Euro Airs patenterede DFC-bafler vil luften sprede sig ud over et stort område, vist som Y på tegningen.

Lufthastigheden i Vx, DFC vil være lidt højere end i Vx, Tex, men det er stadig muligt at holde sig inden for kravene til et højkomfortområde som et klasselokale.

Type 2 (325)

Some description

Some description

Med en blanding af et middelpermeabelt materiale som HDC Trevira CS 325 og Euro Airs patenterede DFC-bafler vil luften sprede sig ud over et endnu større område, vist som Y på tegningen.

Lufthastigheden i Vx, DFC vil være lidt højere end i Vx, Tex, men det er stadig muligt at holde sig inden for kravene til et højkomfortområde som et klasselokale.

Vask

Skal panelerne vaskes, er det kun den synlige del (bunden), der skal afmonteres fra det øvrige panel. Værktøj er ikke nødvendigt. Tekstilmaterialet bør vaskes på 40°C jf. vaskeanvisning for materialet.

Some description

Montage

1

Some description

2

Some description

3a

Some description

3b

Some description

Levering

Some description

Ved bestilling af FBS panel 600x1200 Side type 1 (550) og 600x600 End type 1 (550) i hvid eller lysegrå, er det muligt at vælge 48 timers levering. Ordren er klar til afsendelse senest 48 timer efter ordrebekræftelsen. Bemærk, at der i dette tilfælde maksimalt kan leveres 10 stk. FBS paneler pr. forsendelse. Ved øvrige typer og/eller farver samt ved større antal end 10 stk. gælder almindelige leveringsbetingelser.

BIM

FBS paneler er tilgængelige som MagiCAD-komponenter til både AutoCAD og Revit. Komponenterne fås som standard i 600x600 og 600x1200 og Combi i 600x1200. Begge modeller er lavet i type 1 og 2 og indeholder tekniske beregninger.

Some description

Some description

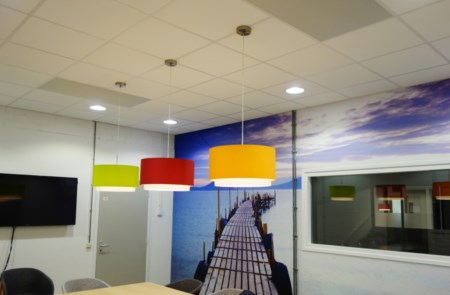

Referencer
